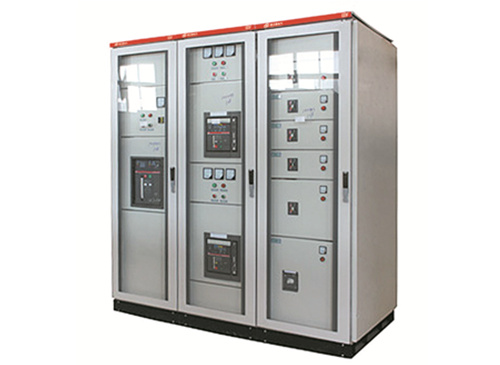

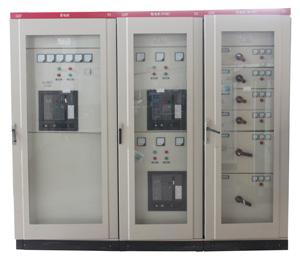

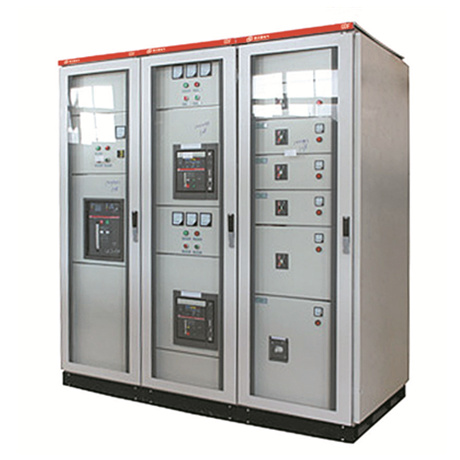

GDF固定分隔柜
  • GDF固定分隔柜
GDF固定分隔柜
产品描述:

产品描述:GDF固定分隔式开关柜是我厂根据市场的要求,吸取国内外成套低压开关柜的优点,采取性能优越的抽出或插入式空气开关,开发出的一种安全可靠,维修方便新型开关柜。

应用领域:

发电厂、变电所等配电系统

煤炭、石油、化工等能源企业

航空、铁路、港口码头等交通运输企业

高层建筑、体育场馆等建筑设施

工矿企业、大型制造业等

产品描述
GDF固定分隔式开关柜是我厂根据市场的要求,吸取国内外成套低压开关柜的优点,采取性能优越的抽出或插入式空气开关,开发出的一种安全可靠,维修方便新型开关柜。本系列开关柜采用独立模块式结构设计,由水平母线室,垂直母线室,功能单元室,电缆室组成,各室之间采用钢板或绝缘板进行分隔和密封,可有效防止各种事故相互干扰,加上柜内器件先进,其中主要元器件均采用世界著名电器公司的产品,致使本系列产品具有分断能力高,密封性能好,保护性能可靠,与微机接口能力强等优势,是发电厂,变电站及各厂矿企业等交流配电系统可选用的新型产品。本系列产品符合GB7251-87和IEC439-1标准。
应用领域
 发电厂、变电所等配电系统  煤炭、石油、化工等能源企业  航空、铁路、港口码头等交通运输企业  高层建筑、体育场馆等建筑设施  工矿企业、大型制造业等
技术特点

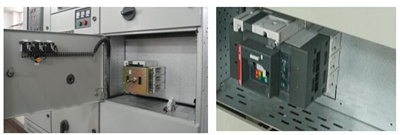

装置的主构架采用8MF/C型钢,构架采用拼装和部分焊接两种结构形式。主构架上均有安装模数孔E=20mm。装置各功能室严格分开,其隔室主要分为功能单元室、水平母线室、垂直母线室、电缆室,各单元功能作用相对独立。 另外,GDF在设计时充分考虑到柜体运行时的散热问题,在柜体上下两端均有不同数量的通风孔,当柜内元器件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔进入,使密封的柜体自上而下形成一条自然通风道,达到散热的目的。 受电柜,联络柜,大电流馈线柜采用抽出式断路器,铜母线搭接,考虑到用户进线方式多样,如上进线、下进线、侧进线等,加上联络柜的存在,特增加300mm宽的母线转接柜,与主柜拼盘,可左可右,灵活方便。馈线柜和电动机控制中心设有专用的电缆室,由绝缘环氧板将其与功能单元室和母线室隔开,三室之间的连接通过多股铜芯电缆、转接件和转接铜排实现,既提高了装置的可靠性,又极大方便了用户对电缆的安装和维修。 功能单元独立成室,器件固定安装,空气开关采用插入式,门上增加操作手柄,既保留抽屉柜的优势,又克服了抽屉柜中间机构多所带来的缺点,使用安全,维修方便。装置的每柜中可以安装9个单模数固定单元,每个模数200mm高。为了增加用户配置的灵活性,还增加了1.5单元,2单元,3单元等尺寸系列,额定电流在630A以下。
产品优势

灵活方便

使用安全

维修方便

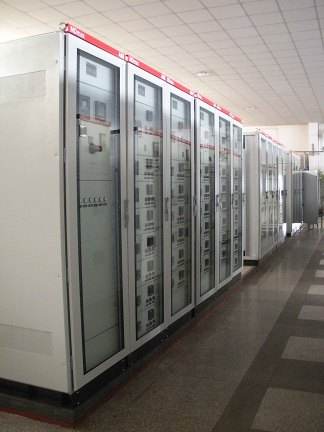

应用场景
