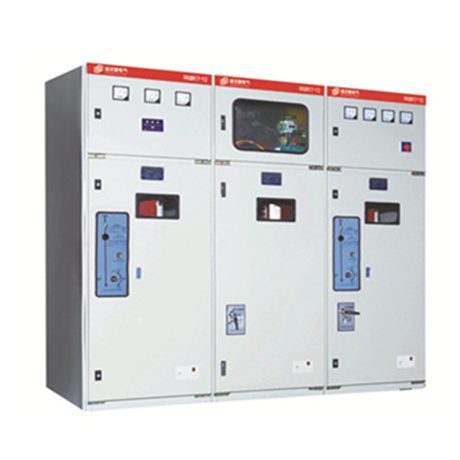

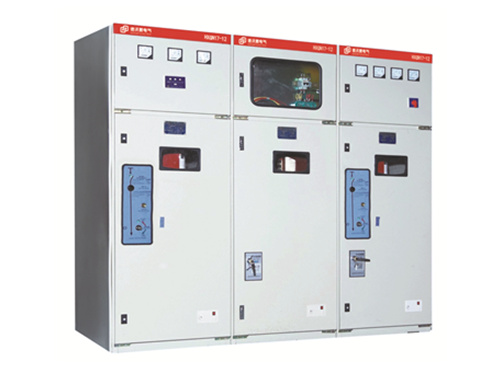

箱型固定式环网高压开关柜
  • 箱型固定式环网高压开关柜
箱型固定式环网高压开关柜
产品描述:

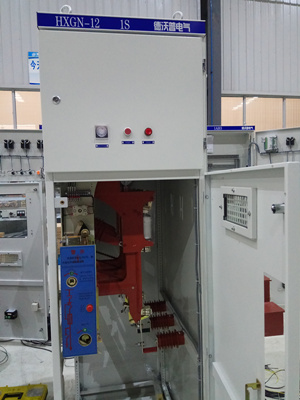

产品描述: HXGN-12系列箱型固定式环网高压开关柜适用于户内三相交流50Hz,额定电压3~12kV环网供电和用户变电所作为接受、控制和分配电能使用。

应用领域:广泛用于发电厂、变电所,煤炭、化工等能源企业,航空、铁路等交通运输企业,高层建筑、体育场馆等建筑设施,工矿企业、大型制造业等。


产品描述
HXGN-12系列箱型固定式环网高压开关柜适用于户内三相交流50Hz,额定电压3~12kV环网供电和用户变电所作为接受、控制和分配电能使用。本柜完全满足电力系统高压开关柜的“五防”要求,广泛适用于工矿企业、住宅小区、高层建筑及学校公园等配电系统中作为分配负荷电流,并能关合额定短路电流,也可作为开断变压器空载电流, 一定距离架空线或电缆线路电流,带熔断器的环网柜可切断短路电流作保护开关之用。亦适于装入箱式变电站。 广泛应用于:发电厂用电 、中小型发电机,变电站 、 高层楼宇、工矿企业 、地铁和电气化铁道等配电系统中,以实行对供电系统 和负荷的控制 、保护及检测。特别适合于地下、高原、冻土、沿海、潮湿等 环境,人口密集地区和建筑面积昂贵的场所
应用领域
广泛用于发电厂、变电所等配电系统,煤炭、石油、化工等能源企业,航空、铁路、港口码头等交通运输企业,高层建筑、体育场馆等建筑设施,工矿企业、大型制造业等。
技术特点

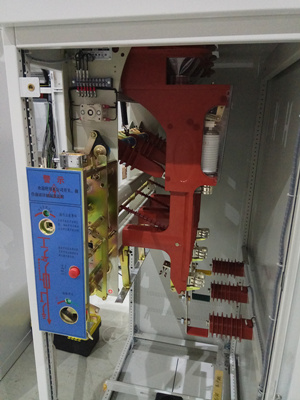

性能可靠。柜内所有带电体对地的空气间隙均≥125 mm 绝缘件的爬电距离均满足国家标准要求, 绝绿材料全部为环氧或S M C 提高了开关柜的绝绿水平和机械强度,防护等级为IP3X ; 设有真空断路器进出线方案,可满足大的系统短路容量的需要, 并配有可靠的智能化保护装置,确保了各种保护功能的实现; 使用安全方便。负荷开关具有静触头绝缘罩,可防止柜内弧光短路事故,绝缘罩又有可移开的金属活门,当接地开关合闸后金属活门同时关闭,可确保对开关和其它设备进行检修、更换熔断器的工作者人身安全。整个柜体无油无毒,不会发生火灾、爆炸危险; 使用寿命长,维护工作量少,检修方便; 过载开断能力强,具有缺相保护功能,轻松开断2000 A转移电流; 弹簧储能式操动机构,使开关的分、合阐速度不受人为因素影响, 亦可配用电磁机构,性能可达到国家标准要求。负荷开关弹簧储能既可手动操作,又可电动,操作简单、省力; 柜体结构用冷轧钢板弯制或型钢焊接而成,稳定可靠,组合灵活简单,具有良好的系统性和通用性,满足较快的供货要求。扩展性好,可根据用户要求,组合成任意一次接线方式; 母线室位于环网柜上部,母线可垂直或水平安装。三相前后( 纵向) 排列, 结构紧凑。体积小、占地少、安装方便、能够节省较多的配电房高压室建造费用。
产品优势

性能可靠

使用安全方便

整个柜体无油无毒

使用寿命长

扩展性好

结构紧凑

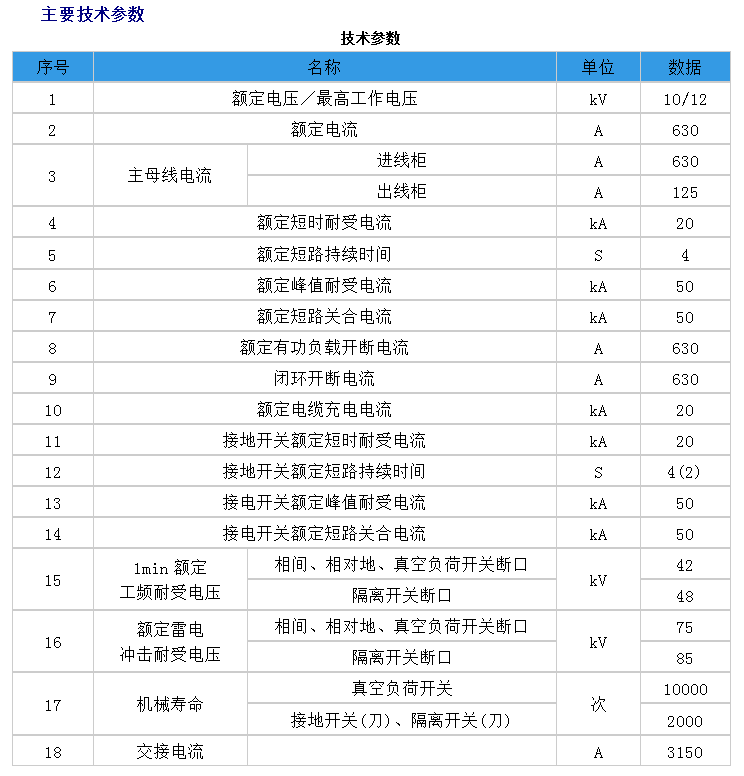

2.png>

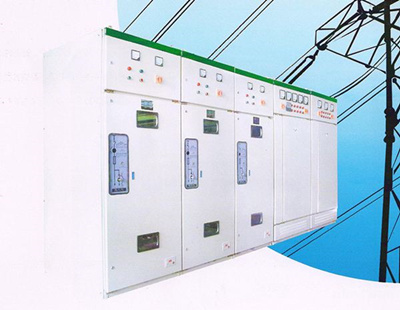

应用场景
